Дренаж — предназначение, типы и принципы монтажа

Проблема сырости и подъема грунтовых вод знакома большинству жителей частных домов и первых этажей с подвалами. Поэтому при постройке дома, приобретении участка или уже существующего здания, не лишним будет уточнить уровень влажности грунта и склонность его к подтоплению. Обезопасить постройку и фундамент от воды и плесени поможет устройство дренажа и прокладка водоотводной системы, о которых пойдет речь в статье.

Назначение дренажа на участке

Что такое дренаж и для чего он нужен? Дренажом называют специализированную сеть водоотводных путей, которая служит для осушения участка и отвода воды от зданий и сооружений. Дренирование почвы — необходимая мера для большинства участков. Не всегда влажность — спутник исключительно заболоченных почв. Устройство дренажной системы потребуется во многих ситуациях:
• местонахождение участка в болотистой местности;
• высокий уровень осадков — обильные дожди и плотный снежный покров;`
• близость естественных водоемов — за счет подъема уровня воды повышается влажность почвы;
• расположение дома в низине или у подножия холмов — дождевые и талые потоки стекают вниз к зданию и проникают в подвал;
• преимущественно глинистый состав грунта — препятствует естественному отводу талых и дождевых вод.

Независимо от путей возникновения, избыток воды приносит множество неприятностей владельцам:

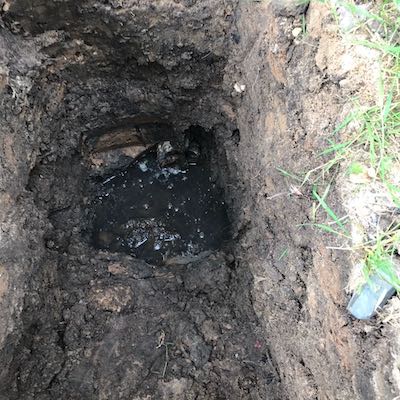

• грунтовые воды проникают в подвал и затапливают его;
• проникновение влаги в фундамент приводит к повышенной влажности и разрушению конструкции;
• лишняя вода во время дождей заливает приусадебные посадки и вредят садовым растениям.

В зависимости от условий на конкретном участке, вода может подходить к строению снизу, из грунтового пласта, или сверху — от дождя или таяния снега.
Каждый случай требует индивидуального способа борьбы с избытком влаги. Поэтому необходимо выбрать приоритетный тип водоотвода или комбинировать несколько типов, объединяя их в общую дренажную систему.
Для этого необходимо исследовать местность и особенности грунта, сезонные изменения и погодные условия.
После этого проводят расчеты и проектируют систему дренажа, способную эффективно отвести лишнюю воду и защитить дом и придомовые сооружения от влаги и подтопления.
Некоторые типы дренирующих конструкций требуют специальных расчетов и вмешательства специалистов. Большинство же дренажей можно сделать самостоятельно.

Классификация дренажных систем

Существует несколько типов дренажных конструкций, приспособленных для водоотвода при различных условиях и особенностях местности. В первую очередь, дренажи различаются по принципу расположения и делятся на 2 категории:
• поверхностные — открытые каналы малой глубины, проложенные по поверхности земли и предназначенные для отвода дождевой и талой воды с участка, могут заполняться щебнем, накрываться решетками или выполняться в виде мелких желобов;
• глубинные — представляют собой систему труб, отводящих избыток грунтовых вод от фундамента дома и придомовых сооружений, оснащаются колодцами и отводящими коммуникациями.

Труба Uponor дренажная двустенная Ø110/95х3м SN8 раструбная, перфорированная

Цена: 2782.00 RUB

Uponor Дождеприемник д.200 мм

Цена: 6388.00 RUB

Дренажный колодец Uponor SOK 315/110 мм Н=1м

Цена: 7700.00 RUB

Основная функция поверхностных дренажных систем — отведение дождевых потоков с территории участка, поэтому их называют также ливневками или ливневой канализацией. Они различаются по конструктивному принципу построения и бывают:

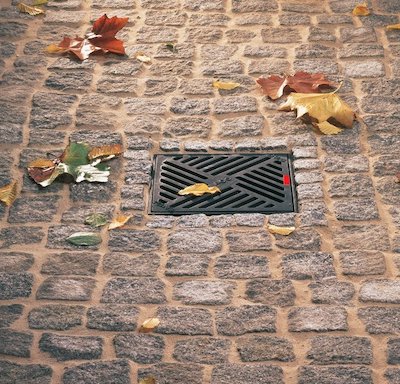

• точечные — с расположение водосборников под водосточными трубами с последующим отводом по закрытым каналам;
• линейные — водоотводящие каналы и желоба являются одновременно водосборниками, могут быть полностью открытыми или закрываться решетками;
• комбинированные — ливневая канализация, сочетающая точечный водосбор и линейные водоприемники, соединенные в общую дренажную систему.

Самый простой ливневый дренаж представляет собой систему желобков, по которым дождевая вода уходит с территории двора. Более совершенные и эффективные конструкции требуют дополнительного оснащения — водоприемников и уловителей мусора. Последние препятствуют засорению водоотводящих путей, задерживая песок и грязь. Решетки над желобами не только выравнивают ландшафт, но и ограничивают попадание внутрь листвы и крупного мусора.

Виды подземных дренажей

Глубинные дренажные системы предназначены для защиты фундамента и помещений дома от грунтовых вод и затоплений. Конструктивно подземные дренажи подразделяются на три основных типа:
• пластовый — представляет собой инженерное сооружение, состоящее из дренажной подушки, и отводящей системы, что обеспечивает полную гидроизоляцию здания;
• кольцевой — состоит из кольца дренажных труб, опоясывающих дом на расстоянии 1,5-3 метров, с отводом водостока в накопительный колодец или естественный резервуар;
• пристенный — дренирующие трубы прокладываются непосредственно по периметру фундамента, не дальше 0,5 метра от стены и ниже заглубления, с выводом водоотлива в накопитель.

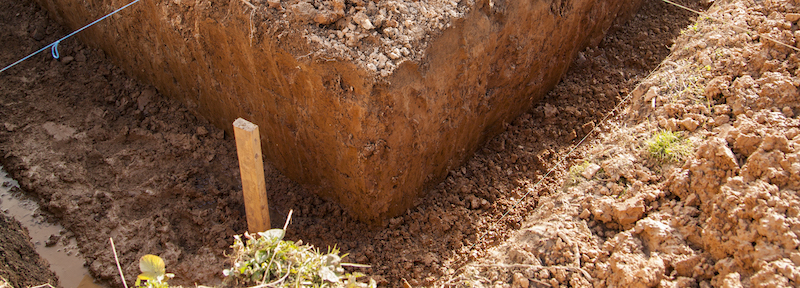

Пластовый тип дренирования является наиболее сложным и включает в себя дренажную подушку, закладываемую под фундамент, и систему водоотвода, состоящую из труб. Применяется при сложных геологических условиях и неэффективности других типов дренажа. Монтаж такого типа гидрозащиты может выполняться только перед закладкой основания здания.

Преимущество кольцевых сооружений в том, что их можно монтировать в любое время после постройки дома. То есть, если существующее здание страдает от грунтовых вод, а стены и подвал регулярно бывают влажными — прокладка дренажной системы понизит уровень воды и избавит дом от сырости.
Пристенные системы прокладываются вплотную к периметру здания на водоупорный слой почвы. При этом трубы дренажа должны располагаться ниже уровня закладки фундамента. Технология прокладки позволяет выполнить параллельную гидроизоляцию стенок фундаментной основы. Монтаж дренажных систем данного вида целесообразен при близко расположенном водном пласте.

В случае, если грунт на территории участка песчаный, либо дом расположен на возвышенности, монтаж подземной дренажной системы не требуется. Почвенные воды при таких условиях не достигают уровня фундамента и не причиняют ущерба сооружениям. В этой ситуации можно ограничиться монтажом ливневки с установкой водосборников под водосточными трубами.
По способу монтажа дренажные системы классифицируют:
• горизонтальные — с расположением водоотводящих коммуникаций параллельно поверхности земли на различной глубине;
• вертикальные — сложные проекты, включающие водозаборные скважины для принудительного откачивания воды;
• комбинированные — сочетают элементы двух предыдущих типов, для их создания требуется инженерное проектирование.

Монтаж вертикальных и комбинированных систем является сложной задачей, требующей точных расчетов с привлечением специалистов и значительных материальных затрат. Чаще всего применяются горизонтальные типы систем, включающие закрытые и открытые виды дренажа, а также их комбинацию. Такие сооружения под силу сделать самостоятельно при наличии минимального опыта земляных работ.

Принципы действия и построения дренажной системы

Принцип дренажа на участке заключается в аккумуляции воды с поверхности или из почвы и перенаправление ее в накопительный колодец или природный резервуар. Для этого отводные коммуникации располагаются под небольшим уклоном для самотечного удаления воды. При более ровной прокладке трубопровода естественный сток будет затруднен.
Величина уклона для песчаного грунта составляет 3 см на погонный метр, а для суглинка — 2 см. При такой величине стоки будут течь при минимальном скапливании ила, а глубина прокладки труб не потребует лишнего объема работ. Глубина траншеи для дренажного трубопровода зависит от уровня нахождения фундамента и прохождения грунтовых вод — дренаж должен находиться ниже и не допускать подъема воды.
На стыке поворотных участков трубопровода устанавливают смотровые колодцы, которые представляют собой широкие вертикальные гофрированные емкости с отверстиями для ввода труб. В самом низком месте участка располагают накопительный резервуар для приема сточной воды из дренажной системы.

Состав дренажа и комплектующие

Основой дренажной системы являются трубы особой конструкции — выполненные из гофрированного ПВХ и снабженные отверстиями 1,5-5мм по боковым поверхностям для приема воды из почвы. Кроме этого потребуются соединители и емкости для устройства ревизионных колодцев. Колодцы необходимы для контроля работы дренажа и очистки системы от засоров. Их монтируют на всех поворотных стыках и на прямом прогоне из расчета 1 единица на 40 м.
Базовый набор комплектующих для прокладки дренажной системы:
• дренажные трубы;
• емкости для смотровых колодцев;
• емкость для накопительного резервуара;
• монтажные муфты и соединители;
• дренирующие материалы — песок и щебень;
• специальное полотно из геотекстиля.
Количество материалов и метраж труб зависит от расчетов проекта и условий на конкретном участке.

Технология прокладки дренажной системы

Несложную дренажную систему кольцевого типа можно сделать самостоятельно, обладая базовыми знаниями об устройстве дренажа и минимальными навыками земляных работ. Вначале необходимо составить план-проект, рассчитать схему расположения коммуникаций, метраж и количество требуемых комплектующих — труб, смотровых емкостей и объем сыпучих материалов.

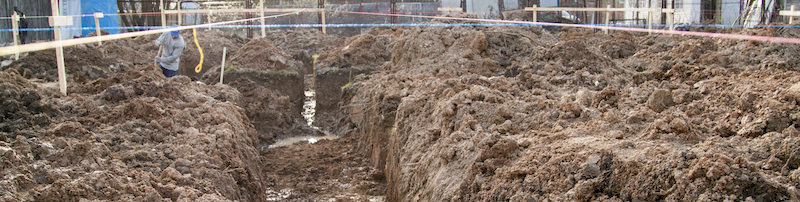

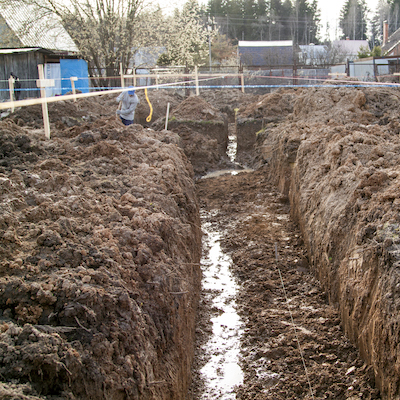

После подготовки на участок наносят разметку, по которой будут вырыты траншеи и смонтированы элементы системы. Подготовленные траншеи уплотняют песком с учетом градуса уклона. На дно настилается геотекстиль, оставляя свободные края для закрытия. Внутри полотна засыпают около 20 см щебня для устройства подушки, укладывают трубы, покрывают 10-сантиметровым слоем щебня и заворачивают края.

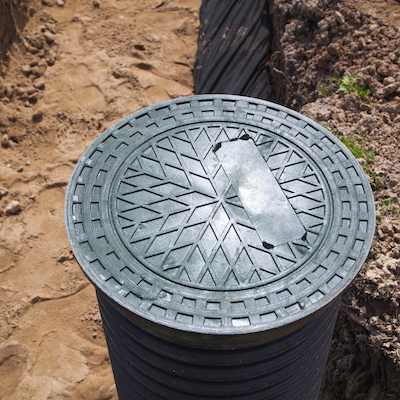

На поворотных стыках размещают емкости для смотровых колодцев. Землю под ними уплотняют песком и отсыпают щебнем, после чего устанавливают емкость. Производят соединение с трубами и герметизируют его. Общий отвод монтируют в накопительный резервуар, объем которого зависит от расчетного количества воды и предполагаемой частоты опорожнения.
После этого следует заполнить дренажную систему водой для проверки ее функционирования. Делать это следует до засыпания труб и коммуникаций землей, чтобы оперативно устранить выявленные недочеты. После проверки дренаж закрывают слоем щебня и грунта, а затем уплотняют.
Независимо от способа выполнения дренажной системы, самостоятельно или с привлечением специалистов, главным критерием оценки является качественное выполнение ею отвода излишка воды. Если при наличии дренажа участок остается влажным, а сырость не уходит из дома, это говорит о допущенных ошибках или неправильно выбранном типе дренирования.
