Дренажный колодец для канализации - устройство

Монтаж канализационной системы — дренажной или санитарной для бытовых стоков — не обходится без такого элемента, как колодец.
Дренажный колодец для канализации может выполнять различные функции и располагаться в разных участках системы, но выполнение системой своих прямых функций без колодцев невозможно.
Важно заметить, что это не какая то прихоть строителей или монтажников, это нормы действующего законодательства РФ, а именно СНиП 3.05.04-85 Наружние сети Водоснабжения и Канализации.

Предназначение и виды дренажных колодцев

Канализационные системы традиционно выполняют функцию не только отведения нечистот из бытовых стоков.
При излишней влажности грунта для водоотведения с участка грунтовых вод и обильных осадков монтируют дренажную систему канализации.
Так же существует еще одна из очень важных разновидностей канализации, про которую вспоминают только тогда, когда пройдут обильные ливни, речь идет про ливневую канализацию, которая без специальных колодцев в принципе не сможет хорошо функционировать.
Все типы систем канализации обязательно оснащаются несколькими типами колодцев, несущих свою функциональную нагрузку.

По функциям и предназначению, различаются следующие типы дренажных колодцев для канализации:

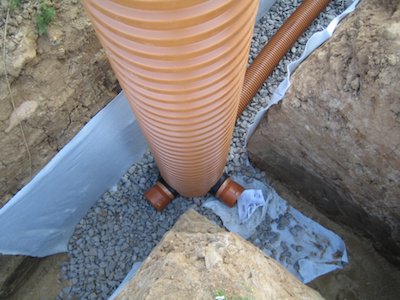

Смотровые и поворотные дренажные колодцы

Представляют собой пластиковые емкости с входными отверстиями для сливных и дренажных труб. Их монтируют в местах соединения отрезков трубопровода и поворотах для контроля уровня наполнения системы. При засорении через эти дренажные колодцы, называемые еще инспекционными, можно ликвидировать засор и промыть забившийся отрезок трубы.

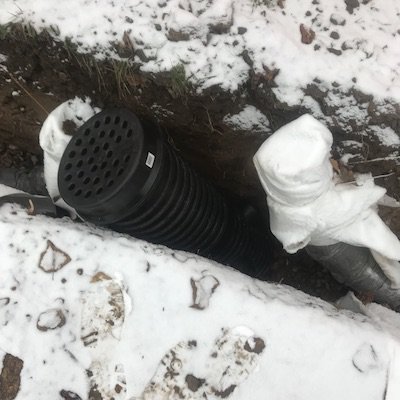

Во время монтажа смотровых колодцев для дренажной системы, к ним подключают гофрированные трубы из ПВХ или ПП,  с перфорационными отверстиями для сбора воды. Инспекционные колодцы для бытовой септической канализации изготавливают из прочных полимеров с полной герметизацией для избежания утечки отходов в почву.

Труба Uponor дренажная двустенная Ø110/95х3м SN8 раструбная, перфорированная

Цена: 2782.00 RUB

Дренажный колодец Uponor SOK 315/110 мм Н=1м

Цена: 7700.00 RUB

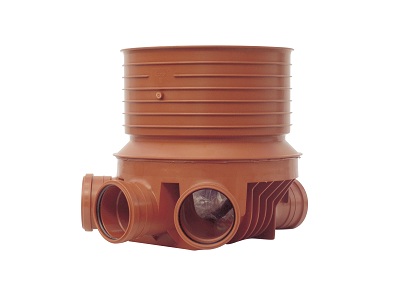

Uponor Нижняя часть смотрового колодца T2 Ø315/110мм ПП

Цена: 9472.00 RUB

Накопительные дренажные колодцы

Объемные герметичные резервуары, в которых происходит сбор и накопление воды с последующим откачиванием либо применением в хозяйственных нуждах.
Накопительные дренажные колодцы используют в проектах канализации всех типов. В дренажной системе в накопитель происходит сброс отведенной с участка грунтовой и дождевой воды. При использовании в качестве септика очистительной станции автономного типа в накопительную емкость может выводиться полностью очищенная сточная вода, пригодная для полива при условии использования системы обеззараживания канализационных стоков.
Конструкция накопительных резервуаров может оснащаться как насосом для откачки воды, так и сливной трубой. Труба по усмотрению владельца может выходить:
• в центральные канализационные системы;
• в водоемы;
• в овраги либо канавы.

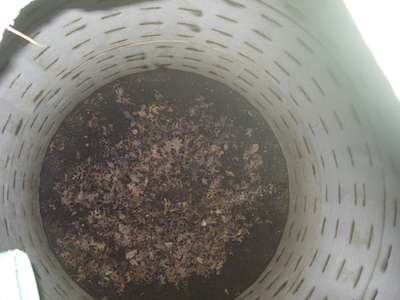

Поглощающие дренажные колодцы

Представляют собой емкости, в которых вместо дна устроена дренажная подушка из водопроводящих материалов — песка и щебня.
Проходя через донный слой, вода из колодца выводится в глубокие слои грунта.

Дренажные колодцы поглощающего типа характерны для водоотводящих систем дренирования участка и для бытовых канализационных систем при применении станций биоочистки отходов.
После очистки и полного устранения органических и нерастворимых примесей, переработанная вода может безопасно для природы и человека выводиться в грунт.

Фильтрующие дренажные колодцы

Разновидность поглощающих колодцев, в основном применяемая в канализационных системах.
Большинство септиков и станций автономной канализации чистят бытовые стоки не полностью, удаляя всего лишь 65-70% органики и примесей.
Окончательная очистка осуществляется при помощи прохождения через фильтрационные слои колодца, состоящие из пористых материалов не подверженных слеживанию, например гранитный щебень или речная галька.
Монтаж фильтрующих видов поглотительных дренажных колодцев требует точности и тщательности.
Несоблюдение требований санитарных норм может привести к загрязнению почвы сточными отходами.

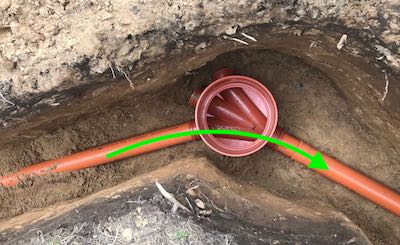

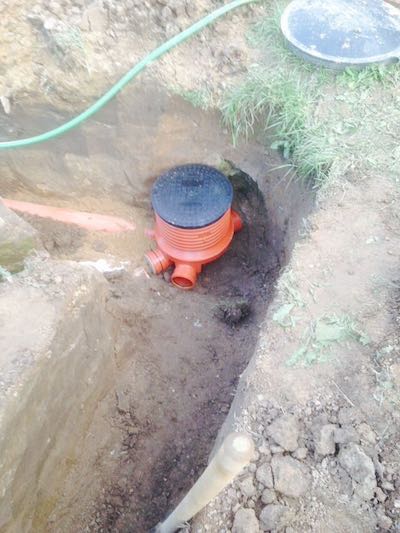

Монтаж поворотных и смотровых колодцев

Смотровые колодцы для контроля и очистки канализационной системы монтируются по одинаковому принципу для всех типов сточных систем. Разница состоит в нескольких повышенных требованиях к ревизионным сооружениям септического назначения:
• повышенная прочность материала и герметичность соединений;
• наличие рабочей и более узкой горловинной части конструкции для уменьшения выброса канализационных испарений при открытии;
• соблюдение минимальных расстояний от объектов водоснабжения и приусадебных насаждений.
Эти требования предусмотрены для избежания проникновения жидких бытовых отходов и продуктов органического разложения в воду и почву.
Дренажные колодцы инспектирующего назначения располагаются в системе сточных и водоотводящих трубопроводов с интервалом 15-30 метров друг от друга. Также обязательна установка смотрового сооружения на каждом повороте трубопровода.
Для установки рекомендуется выбирать изделия из полипропилена или других полимерных материалов. Технический пластик обладает внушительным лимитом прочности и сроком службы от полусотни лет. Также полимеры не подвержены окислению и ржавчине, и не вступают в гнилостные реакции с содержимым.
Диаметр таких дренажных колодцев может быть от нескольких десятков сантиметров до полутора метров для возможности спуска и выполнения сервисных работ.

В месте установки смотрового колодца следует провести подготовительные работы:
• углубить траншею трубопровода на 20-50 сантиметров;
• уплотнить дно песком, при необходимости — установить плиту (для септических систем);
• выровнять поверхность места установки емкости.
После этого устанавливают емкость колодца и присоединяют его к коммуникациям, герметизируя стыки. При засыпании траншеи основание колодца уплотняют песком и закрывают грунтом.

Монтаж накопительных дренажных колодцев канализации

Накопительный резервуар представляет собой емкость для сбора сточных вод из дренажной системы водоотведения либо станции очистки для переработки жидких септических отходов.

Попадающая туда вода в большинстве случаев не представляет серьезной экологической опасности, и периодически откачивается специальными насосами в придорожные канавы, ближайшие водоемы, или низменности присутствующие на рельефе местности.

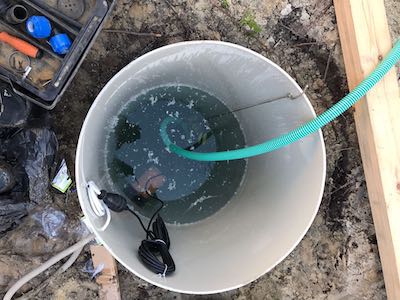

Устройство дренажного колодца накопительного типа предполагает оснащение его многими необходимыми элементами:
• насосы для выемки и откачивания воды из накопителя;
• поплавки, отмечающие уровень заполнения водой в емкости;
• сигнальные устройства, оповещающие о переполнении колодца;
• системы шлангов для забора технической воды;
• аварийный или функциональный слив.

Сливной сток необходим как для утилизации накопленной водяной массы, так и для аварийного слива излишков во время переполнения. Сливная труба может иметь выход в централизованную сточную систему или естественную среду (водоем или овраг).
Накопительные дренажные колодцы могут изготавливаться из полимерных материалов или бетона. Для почвы, склонной к промерзанию, желательно выбрать бетонную конструкцию.

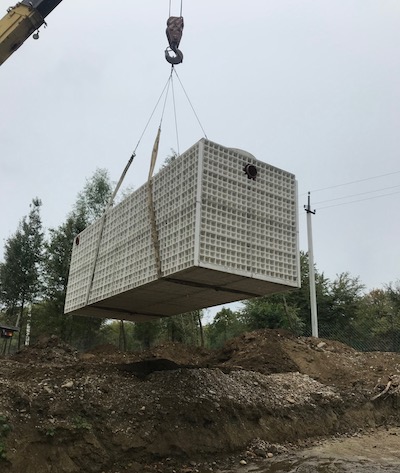

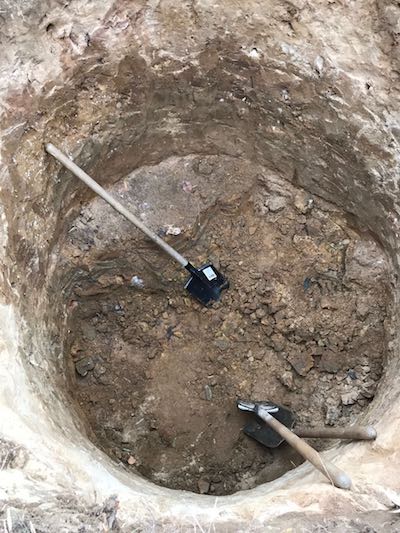

Установку дренажного накопителя осуществляют в предварительно вырытый котлован. Дно котлована следует уплотнить дренажной смесью и застелить геополотном для фильтрации в случае разгерметизации и протечки емкости.
На подготовленное основание устанавливают резервуар и укрепляют при помощи полимерных тросов. После присоединения к коммуникациям, боковые поверхности засыпают щебенкой, уплотняют и накрывают слоем грунта.

Монтаж поглощающих дренажных колодцев

От накопительного поглощающие дренажные колодцы отличаются отсутствием дна в его классическом понимании. Вместо дна внизу колодца устраивают дренажный слой из песка и щебня для вывода поступающей воды в грунт.
Такой вариант возможен только в грунтах с хорошей водяной проводимостью. В плотных глинистых почвах вода будет застаиваться, что может привести к аварийной ситуации.

Следует учитывать, поглощающая модель дренажного колодца требовательна к глубине установки. Располагать дренажную часть необходимо ниже, чем находится граница замерзания почвы.
Это необходимо для того, чтобы не обледенела и не промерзла дренирующая смесь. В случае замерзания нарушится ее пропускная способность и колодец перестанет исполнять свои функции.

Технология устройства дренажного колодца поглощающего типа:
• на устроенную на дне подушку из щебня (не менее 2-3 дм) устанавливают емкость дренажного колодца;
• внутрь емкости также засыпается аналогичный слой дренажной смеси;
• проводят присоединение сливных коммуникаций;
• пространство между стенками колодца и котлована засыпают песочно-щебневым составом;
• сверху уплотняют конструкцию грунтом, вынутым при рытье котлована.

Такие колодцы подходят для домов с невысоким уровнем пикового сброса воды ввиду небольшой скорости поглощения.

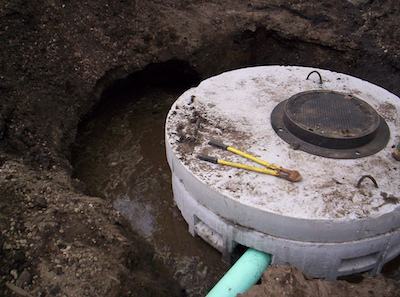

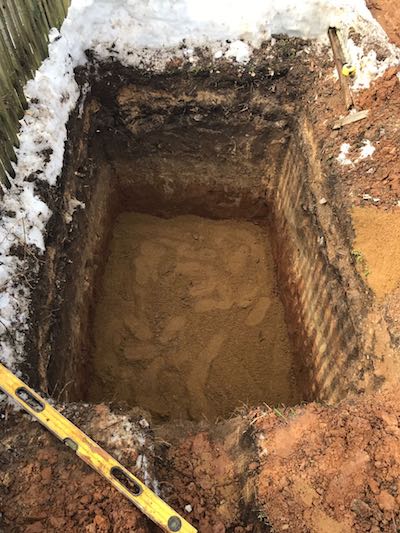

Монтаж фильтрующих дренажных колодцев для канализации

По сути фильтрующие дренажные колодцы для канализации аналогичны по структуре с поглощающими. Отличия состоят только в степени фильтрации пропускаемых через колодец стоков.

Требования к глубине расположения и материалам изготовления остаются те же, как и к герметичности корпуса резервуара. Стыки и соединения также должны монтироваться в строгой непроницаемости для сточных вод.

В задачи фильтрующих колодцев входит окончательная доочистка стоков перед выводом их в глубокие грунтовые слои. поэтому комплектация сооружений дополняется усиленными фильтрационными мерами.

Процесс устройства фильтрующего дренажного колодца для канализации:
• на дно котлована засыпают несколько слоев фильтрующей смеси из камней и щебня различных фракций;
• на подготовленную основу устанавливают непосредственно емкость, обернутую геополотном;
• внутрь резервуара также засыпают фильтрующие смеси;
• снаружи емкость засыпают и уплотняют теми же фракциями фильтрации, что и внутри;
• завершение монтажа производят по аналогии с предыдущим типом дренажного колодца.

Строгое выполнение всех требований гарантирует безопасный и стабильный отвод отфильтрованных стоков.
