Дренажная система для дома

Содержание:
1. признаки необходимости монтажа дренажной системы водоотведения
2. предназначение и виды дренажных систем
3. конструкции поверхностных дренажных систем
4. принципы монтажа подземных дренажных систем
5. проектирование глубинной дренажной системы
6. монтаж глубинной дренажной системы
7. монтаж наземной дренажной системы

Если дом находится в районе с высоким уровнем грунтовых вод возникает необходимость позаботиться о способах водоотведения.
Эффективно и успешно можно решить проблему, устроив на участке водоотводные дренажные системы для выведения излишков влаги с придомовой территории.

Признаки необходимости монтажа дренажной системы водоотведения

Владельцы домов с регулярно залитым подвалом не сомневаются в целесообразности монтажа дренажной системы. Но даже не доходя до таких крайностей, можно понять, что дренажная система на участке необходима.

Признаки избыточной влажности на участке, требующие проведения водоотводной системы:
√ обилие осадков в регионе проживания;
√ дом находится в низине местности;
√ на участке глинистая почва с плохой впитываемостью;
√ дом стоит на склоне или под холмом;
√ грунт склонен к сезонному подтоплению;
√ региону характерна суровая зима с длительным таянием снегов.

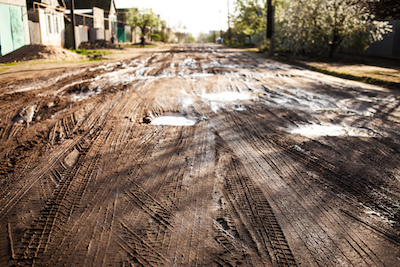

Глинистые грунты плохо проводят воду, способствуя ее скоплению на участке. Это приводит к появлению стационарных луж и постоянной влажности на приусадебной территории. Страдает не только почва от вымывания чернозема. При длительном воздействии излишков воды деформируются дорожки, и влага проникает в фундамент.
При расположении строения в низине все осадки окружающей местности стекают во двор, причиняя неудобства хозяевам и неприятности дому.
Под действием влаги фундамент и стены сыреют и покрываются грибком, а с течением времени — растрескиваются.

Сходящие со склонов дождевые потоки и талые снеговые массы становятся настоящим бедствием для участков без дренажной системы и водоотведения. Покрытие двора разрушается, а насаждения гибнут из-за заболоченности.
Близкое расположение пласта грунтовых вод или сезонное прохождение напорных потоков способно привести фундамент дома в негодность в считанные годы. Не говоря о неприятном запахе, плесени и других спутников излишней влажности.
Установка дренажных систем и грамотная организация водоотведения с участка нейтрализуют причиняемые влагой неудобства и сохраняют оптимальный баланс влажности на придомовой территории.

Предназначение и виды дренажных систем

Дренажные системы включают в себя системы водоотведения как поверхностных, так и глубоких грунтовых вод, способствуя осушению участка. Различают два основных типа дренажных систем:
наземная — открытая - выполняется в виде желобов и каналов, расположенных на поверхности земли с уклонов в сторону сливного резервуара или водоотводного слива за пределы участка;
глубинная — представляет собой подземную систему дренажного трубопровода, проложенного в грунте на глубоком залегании.

Открытая дренажная система
Монтаж наземной дренажной системы актуален для местности с обильными осадками и домохозяйств, расположенных в низовьях рельефа. Поступающая с поверхности вода собирается в водоотводных каналах или желобах и стекает в коллекторный резервуар или природную среду за пределами участка.

Поверхностная дренажная система
Поверхностные системы также называются ливневыми, так как основное их назначение — отведение излишков атмосферных осадков и талых вод. Эти дренажные системы могут соединяться с водоотводными трубами, обеспечивающими сток с кровли здания.

Закрытый дренаж
Применяется для осушения газонов и лужаек, а так же осушения подземной части строения. Выполняется с применением специальных перфорированных труб, впитывающих подземную влагу.
Учитывая тот факт, что после проведения всех работ, дренажные трубы будут недоступны для контроля необходимо очень серьезно подойти к выбору как самих труб, так и к подбору необходимого количества дренажных колодцев - через которые осуществляется ревизия и в случае необходимости очистка (от песка и ила).

Конструкции поверхностных дренажных систем

Конструктивно дренажные системы на поверхности различают:

⊕ открытые — каналы находятся на земле без закрытия чем-либо, для удобства их располагаются по участку вдоль дорожек и домостроений;

⊕ засыпные — емкость канала засыпается дренажной смесью камней и песка, чаще применяются на газонах и клумбах;

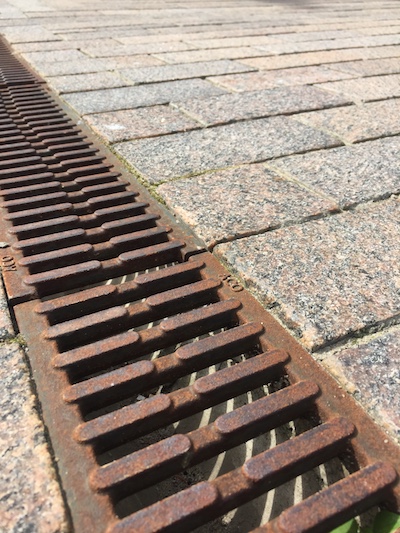

⊕ закрытые — желоба либо каналы накрывают решетками, что предоставляет более широкие возможности использования территории.

Устройство поверхностных систем водоотведения не требует ни значительных вложений в расходные материалы, ни трудоемких земляных и инженерных работ по прокладке и монтажу.
При всех достоинствах, такие дренажные системы не эффективны при борьбе с грунтовыми водами и почвенным подтоплением. В этих случаях обеспечить защиту дома и участка от повышенной влажности и затоплений поможет глубинная система дренирования грунта.

Принципы монтажа подземных дренажных систем

Дренажная система подземного типа изготавливается следующим образом:
⊕ укладка дренирующих труб;
⊕ установка смотровых колодцев для инспекции состояния системы;
⊕ монтаж резервных сливных колодцев;
⊕ обустройство центрального сливного резервуара дренажного или накопительного типа.

Создание такой дренажной системы требует материальных затрат и основательных земляных работ с предварительным расчетом и проектированием трубопроводной схемы.
Кроме разводки трубопровода необходимо просчитать места расположения колодцев и величину направленного уклона труб для точного и эффективного слива дренажных стоков.

Как правило, подземные дренажные системы монтируют замкнутым кольцом вокруг здания, ограничивая подступы воды к фундаменту. Располагают кольцо вплотную к стенам дома, либо на удалении от полутора до трех метров. Отсюда их названия — кольцевая и пристенная системы дренажного водоотведения.

Выполняя монтаж пристенной дренажной системы, можно дополнительно провести гидроизоляционные работы с фундаментом. Такая мера надежно обезопасит цоколь от проникновения воды внутрь.
Еще одним достоинством глубинной дренажной системы является удобство — трубы расположены под землей и никак не мешают эксплуатации ландшафта.

Проектирование глубинной дренажной системы

Перед монтажными работами по устройству дренажной системы подземного типа следует рассчитать схему расположения коммуникаций.
Проектирование состоит из следующих элементов:
1. определение места слива — колодец или природная среда — и его точное местоположение на участке;
2. количество и расположение промежуточных колодцев (если они предусмотрены);
3. разметка схемы трубопровода и точек установки смотровых колодцев.

Для слива рекомендуется выбирать самую нижнюю точку рельефа, чтобы обеспечить самопроизвольный сток дренажных вод. При наличии ландшафтного уклона проще соблюдать снижение трубопровода в направлении сточного резервуара.

После расчета проекта дренажной системы нужно подготовить расходные материалы в соответствии с проектными данными:
√ дренажные трубы — специальная модификация с перфорированными боковыми сторонами для аккумулирования воды, метраж вычисляется по схеме;

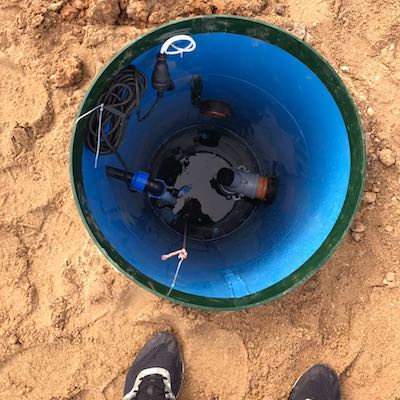

√ смотровые колодцы — емкости для соединения труб из пластика с входными отверстиями, приобретаются по расчетному количеству;
√ емкость для сливного резервуара;
√ соединительные детали для трубопровода;
√ дренажные материалы — песок и гранитный щебень;
√ геополотно — специальная фильтрующая ткань для защиты труб от попадания ила и мусора.
Кроме того, потребуется шанцевый инструмент для рытья траншей и котлованов.

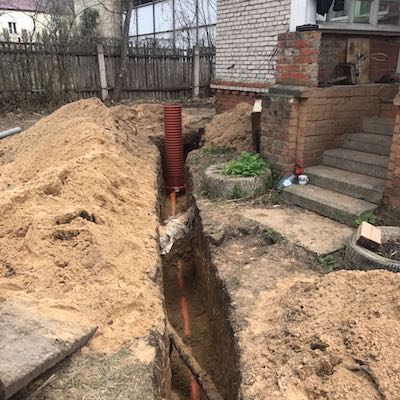

Монтаж глубинной дренажной системы

Дальнейшие монтажные работы выполняются по алгоритму:
• подготовка котлована под сливной резервуар;

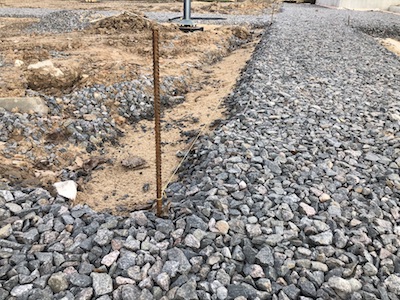

• подготовка траншей под прокладку трубопровода с разметкой мест установки смотровых колодцев;
• уплотнение дна коммуникаций песком;
• укладка геополотна в траншеи и насыпание слоя щебня (около 10 см толщиной);
• укладка труб с соблюдением уклона и засыпка их щебнем на 20 см;
• заворачивание труб в геополотно;
• соединение всех элементов дренажной системы;
• закрытие грунтом.
Глубина траншей зависит от глубины расположения фундамента — траншеи следует рыть глубже, чтобы избежать проникновения воды.

Монтаж наземной дренажной системы

Чтобы обустроить дренажную систему водоотведения на поверхности, не потребуется масштабных земляных работ и прокладки труб. После составления плана расположения каналов и места слива, можно приступать к монтажу.
Каналы копают глубиной около полуметра согласно расчетной схеме. Обязательно соблюдение уклона в сторону слива. Его рекомендуется выполнять из расчета по 1-2 см на каждый метр дренажного канала.
Дно уплотняют слоем песка, при помощи которого можно сгладить возникающие неровности и погрешности. После этого производят монтаж согласно выбранному типу дренажной системы:
• укладка желобов;
• отсыпка дренажным составом (песок и щебень);

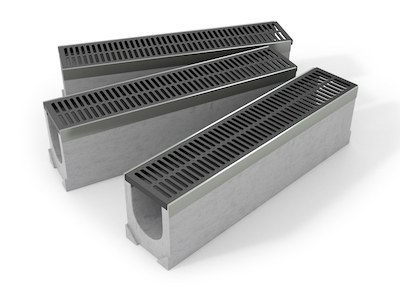

• устройство бетонных стоков или выкладывание плиткой.
По завершении монтажа сливные каналы дренажной системы накрывают решетками либо оставляют открытыми. Открытые водостоки могут быть засыпаны или декорированы камнем в зависимости от дизайна.
Водостоки поверхностных систем водоотведения, как правило, направляют за пределы участка либо в дренажный колодец для выведения в глубокие слои грунта.
