Дренаж поверхностных вод

Дренаж поверхности применяется при ярко выраженном высоком уровне грунтовых вод, для быстрого осушения поверхности газона после дождя, а также в случаях, когда необходимо обеспечить заданную влажность грунта для роста растений. Конструкция дренажной системы состоит из дренажных и собирающих труб. В роли собирающих труб могут выступать как дренажные, так и канализационные.

В большинстве случаев из-за малых нагрузок от грунта на дренажную трубу, применяются дренажные трубопроводы в бухтах.

Дренажные трубопроводы в бухтах выпускаются в трех различных исполнениях:
• Однослойная или двухслойная труба с перфорацией без геотекстильной обмотки. В большинстве случаев самое бюджетное решение, требующее для долгосрочной эксплуатации применения гравия и геотекстильного полотна. Геотекстильное полотно служит фильтром от мелких частиц песка, грунта или глины, и позволяет снизить время затраченное на обслуживание дренажных колодцев.
• Однослойная или двухслойная труба с геотекстильной обмоткой. Применяется в песчаных грунтах, в случае монтажа в глинистые грунты необходимо применение дополнительного геотекстильного фильтра и гравийной засыпки.
• Однослойная дренажная труба с обмоткой из кокосового волокна. Применяется во всех типах грунтов, обмотка из кокосового волокна выполняет роль фильтра и гравийной засыпки. В случае применения в глинистых грунтах с большим водопритоком рекомендуется применение гравийного фильтра и геотекстильного волокна.

Конструкция и монтаж поверхностного дренажа

В связи с тем, что основными требованиями к дренажу участка является – осушение поверхности или снижение уровня грунтовых вод, дренажные трубы в большинстве случаев укладываются на глубину 60-100см.

Укладка труб осуществляется несколькими стандартными решениями, или в случае сложного ландшафтного дизайна – произвольно.

Труба Uponor дренажная двустенная Ø110/95х3м SN8 раструбная, перфорированная

Цена: 2782.00 RUB

Uponor Дождеприемник д.200 мм

Цена: 6388.00 RUB

Дренажный колодец Uponor SOK 315/110 мм Н=1м

Цена: 7700.00 RUB

Укладка дренажных труб «елочкой»

При таком способе укладки, дренажные трубы подключаются с двух сторон от собирающей дрены или канализационной трубы. Подключение осуществляется через дренажные тройники или дренажные колодцы. Собирающая дрена отводится в дренажный колодец с установленным дренажным насосом.

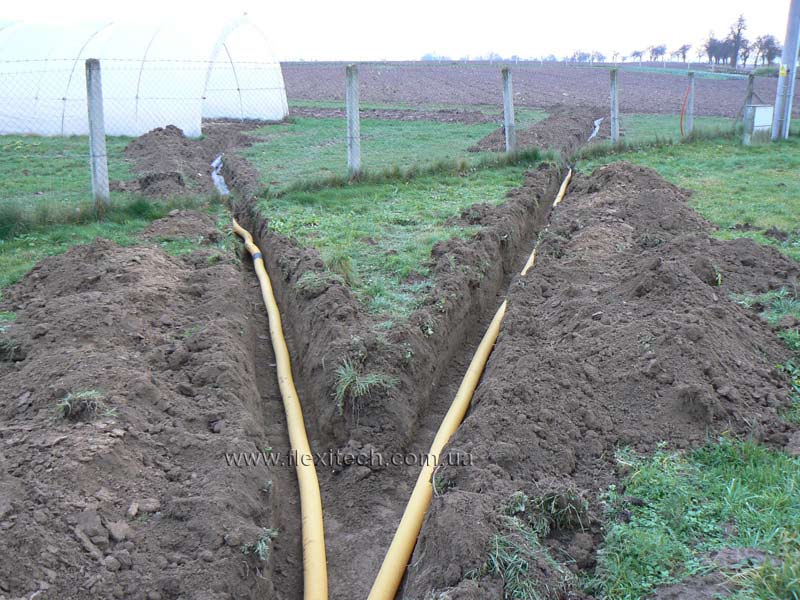

Параллельная укладка дренажных труб

Дренажные трубы укладываются параллельно, поперек склона (при выраженном ландшафте). Подключение к собирающей дрене происходит с помощью тройников или дренажных колодцев.

Произвольная укладка дренажных труб

Данный вид монтажа дренажных труб производится в случаях сложного рельефа, а так же при необходимости осушения локальных участков (например, садовые дорожки). Дренажные трубы укладываются с минимальными уклонами в сторону дренажных колодцев. В случае осушения небольшого участка земли (например, детской площадки) возможна укладка спиралью.
